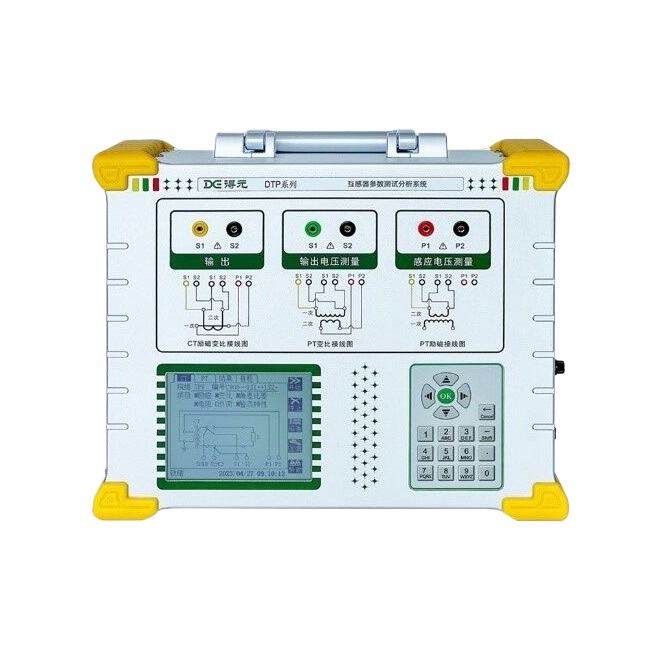

DTP300/DTP330互感器參數測試分析系統
DTP300/DTP330互感器參數測試分析系統
功能特點
●測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
●采用按鍵、觸屏方式，操作簡單，快捷方便，易于掌握操作。
●面板自帶打印機，可自動打印生成的試驗報告。
●測試結果可用U盤導出，程序可用U盤升級，方便快捷。
●裝置可存儲1000組測試數據，掉電不丟失。
●配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
技術參數
型號/配置 | DTP300 | DTP330 |
測試用途 | 勵磁特性、直阻、變比、極性、電流互感器10%（5%）誤差曲線、角差、比差 | |
供電電源 | AC:220±5%V（47～63Hz） | |
輸出電壓 | 0～180V(RMS),最大等效試驗電壓60kV | |
輸出電流 | 0～12A(RMS),峰值36A | |
直阻測試 | 100mΩ～300Ω；±0.5％讀數±1mΩ | 100mΩ～300Ω；±0.2％讀數±1mΩ |
負載測試 | 0～1000VA； 在純電阻的情況下，±0.5％讀數±0.02VA | 0～1000VA； 在純電阻的情況下，±0.2％讀數±0.02VA |
匝比測試 | 50～10000：±0.1％； 10000～40000：±0.2％ | 50～10000：±0.05％； 10000～40000：±0.1％ |
比差測試 | ±0.1％讀數 （在大于20%Ict，大于25%額定負荷條件下） | ±0.05％讀數 （在大于20%Ict，大于25%額定負荷條件下） |
角差測試 | 在額定電流條件下（cosΦ:0.8～1.0）：±5min | 在額定電流條件下（cosΦ:0.8～1.0）：±2min |
主機尺寸 | 365×290×150mm | |
主機重量 | ＜9.5kg | |
